1、如何設計七段顯示譯碼器？

要在Multisim中設置BCD七段顯示譯碼器，需要遵循以下步驟：

步驟1：打開Multisim軟件，創建一個新的電路圖。

步驟2：從元件庫中找到BCD七段顯示譯碼器元件，將其拖拽到電路圖中。

步驟3：從元件庫中找到LED七段顯示元件，將其拖拽到電路圖中。

步驟4：將BCD七段顯示譯碼器的輸出端口連接到LED七段顯示元件的輸入端口。

步驟5：在電路中添加輸入元件，例如開關或按鈕，用于輸入BCD碼。

步驟6：將輸入元件連接到BCD七段顯示譯碼器的輸入端口。

步驟7：在Multisim中模擬電路，測試BCD七段顯示譯碼器是否正常工作。

BCD七段顯示譯碼器是一種數字電路元件，用于將BCD碼轉換為七段顯示格式。通過以上步驟，我們可以將BCD碼輸入到譯碼器中，然后將譯碼器的輸出連接到七段LED顯示器中，以便將數字以七段顯示的形式呈現出來。

需要注意的是，Multisim中的BCD七段顯示譯碼器元件可能略有不同，具體情況可以根據軟件版本和元件庫進行調整。另外，在實際應用中，BCD七段顯示譯碼器廣泛用于數字電路和計算機系統中，以顯示數字和字符等信息。

2、七段譯碼器總是一閃怎么回事

輸入信號不穩定，電源問題。

1、七段譯碼器總是一閃可能是輸入信號不穩定導致的，檢查輸入信號是否穩定，如果輸入信號不穩定，七段譯碼器可能會死循環或切換到錯誤的狀態，導致顯示器上的數字或字母一閃。

2、電源問題：檢查電源是否正常。電源電壓不穩定可能導致七段譯碼器無法正常工作，從而導致顯示器上的數字或字母一閃。

3、譯碼器是一類多輸入多輸出組合邏輯電路器件，其可以分為：變量譯碼和顯示譯碼兩類。

3、bcd七段譯碼器輸出高水平驅動幾級數

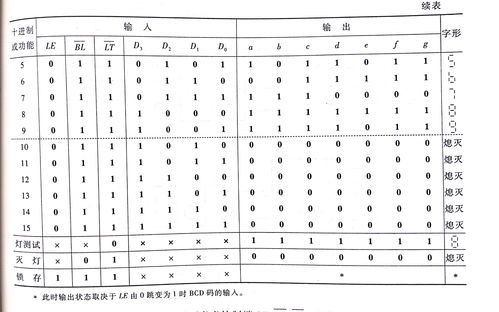

bcd七段譯碼器輸出高水平驅動8級數。bcd七段譯碼器的輸入是一位 bcd 碼(以 D、C、B、A 表示)，輸出是數碼管各段的驅動信號(以 Fa~Fg 表示)，也稱 4—7 譯碼器。若用它驅動共陰 LED 數碼管，則輸出應為高有效，即輸出為高(1)時，相應顯示段發光。當輸入 8421 碼 DCBA=0100 時，同時點亮 b、c、f、g 段， 熄滅 a、d、e 段，故譯碼器的輸出應為 Fa~Fg=0110011。同理可得出 BCD 七段譯碼器的真值表。

4、七段顯示譯碼器CC14547輸入的碼字為_____碼？

CC14547是一種BCD碼到七段碼的譯碼器，輸入的碼字為BCD碼。BCD碼是二進制編碼的一種，表示十進制數字的每一位，每位用4個二進制位表示。例如，數字5的BCD碼為0101。
