1、如何使用全站儀放樣或放點。

一：站點在已知點上：

1、然后開始建站， 先輸入站點坐標，然后 根據提示 輸入 后視點坐標，把儀器對準后視點，然后按設置， 測好后站就建好了， 這時候要反測下后視點，看測量出的后視點坐標和你輸入的坐標差多少，如在允許范圍內，就可以進行下一步放樣。

2、根據儀器提示輸入放樣點坐標，輸入后 一般儀器會顯示 角度 、 距離、 這表示根據你輸入的數據儀器算出要放樣的點和站點的關系， 然后 把儀器轉到水平角數據顯示為0°0分0秒，這表示要放樣的點在這條線上。

3、在儀器前方另一人拿棱鏡對準儀器，測量下，會顯示比如 -30米 或+30 米， 表面你所要放的點前進或后退30米， 不同正負號表示前進后退可能不同。 那持棱鏡人就按照操作儀器人的提示前進或后退至點位時就可以打樁了，然后在樁上打釘，繼續精確定位。 等精確好了，這點也就放好了。

二： 儀器架在未知點上：

1、那就是在操作第一種情況前 加上個后方交會 程序就可以了。

2、儀器進入后方交會程序，先輸入已知點A坐標然后照準A點測距，后輸入B 點坐標然后照準B點測距. 然后 計算 可以算出站點坐標。

1、全站儀，即全站型電子測距儀（Electronic Total Station），是一種集光、機、電為一體的高技術測量儀器，是集水平角、垂直角、距離（斜距、平距）、高差測量功能于一體的測繪儀器系統。廣泛用于地上大型建筑和地下隧道施工等精密工程測量或變形監測領域。

2、全站儀與光學經緯儀區別在于度盤讀數及顯示系統，根據測角精度可分為0.5″，1″，2″，3″，5″，7″等幾個等級。

3、全站儀幾乎可以用在所有的測量領域。電子全站儀由電源部分、測角系統、測距系統、數據處理部分、通訊接口、及顯示屏、鍵盤等組成。

4、同電子經緯儀、光學經緯儀相比，全站儀增加了許多特殊部件，因此而使得全站儀具有比其它測角、測距儀器更多的功能，使用也更方便。

百度百科-全站儀

2、用全站儀坐標放樣步驟

有些初入職場的同學可能對全站儀有些不太了解不會使用坐標放樣，下面我們就來用全站儀坐標放樣步驟吧。

01

將全站儀平穩的放置在測試站點位置，取好測試距離，避開路面不平凹凸位置。

02

放置好之后，按電源鍵將全站儀開機啟動。開機后，將目鏡轉動360度，使屏幕顯示垂直過"0"。

03

轉動望遠鏡，按住MUNE菜單鍵進入菜單界面。

04

按F2進入角度測量程序界面。

05

按住S.O鍵，按F3進入放樣程序進行坐標放樣。屏幕會有提示：選擇一個文件，可以按F4鍵跳過這個文件選擇過程。然后屏幕進入坐標放樣1/2菜單。

06

按F1輸入測站點，屏幕會有測站點名顯示。按F3（坐標提示）依次輸入：N，E，Z坐標位置，輸入完成再按ENT鍵。

07

按F1鍵，屏幕顯示輸入位置——，再按鍵盤上數字鍵輸入具體的放樣NEZ坐標數值。重復輸入一次NEZ坐標值，再按回車鍵。

08

按F1鍵，屏幕顯示輸入位置——，再按鍵盤上數字鍵輸入全站儀儀器高，輸入完成按ENT鍵，確認輸入數值，屏幕進入坐標放樣1/2菜單。

09

按F2鍵，依次輸入后視點。

10

按F3鍵，屏幕顯示：輸入N，E坐標值后，照準棱鏡，儀器發出響聲。松開水平和垂直制動螺旋，上下轉動全站儀器，調整確認后視點。

11

按F4鍵，確認全站儀測量現場的方位，屏幕進入坐標放樣1/2菜單。

12

按F3鍵，進入放樣點界面，屏幕顯示放樣點名。按F3鍵，依次輸入：N，E，Z坐標位置。輸入完成按F4鍵進行確認回車。

13

屏幕顯示全站儀棱鏡的高度數值，按F1鍵，輸入棱鏡高度數值，輸入完成按F4鍵回車確認。再按F4回車繼續，確認屏幕顯示角度差為0。

14

水平制動全站坐標儀器，調整水平指數達到屏幕顯示dHR為0即完成。

15

對全站儀的望遠鏡進行上下轉動調整，當棱鏡對準中心，按F3鍵，屏幕顯示dHR，dHD，dZ大致距離。

16

按F1鍵進行精確測量，指揮持棱鏡人在全站儀望遠鏡上十字絲豎線方向進行上下前后移動操作，達到屏幕顯示dHD為0。

17

當dHR，dHD，dZ均為0時，表示放樣點的測試完成。棱鏡桿尖位置即為放樣點。

18

按全站儀上的F4鍵繼續下一個站點的放樣，步驟參照前面第五步，后續轉移站點放樣的步驟也重復操作即可。

3、用全站儀如何坐標放樣？

不管是什么品牌全站儀，放樣步驟基本如下：
儀器對中整平，開機進入主菜單，進入放樣程序，
一：站點在已知點上：然后開始建站，先輸入站點坐標，然后根據提示輸入后視點坐標，把儀器對準后視點，然后按測距，測好后站就建好了，這時候要反測下后視點，看測量出的后視點坐標和你輸入的坐標差多少，如在允許范圍內，就可以進行下一步放樣，如不在，則需要找出原因，原因來自三方面：儀器問題，人問題，點坐標問題。在解決好后可以進入下一步放樣了。
根據儀器提示輸入放樣點坐標，輸入后一般儀器會顯示角度***距離***這表示根據你輸入的數據儀器算出要放樣的點和站點的關系，不用管他，然后按極差按鈕或下一步之類的按鍵，會進入到一個水平角會不斷變化的界面，把儀器轉到水平角數據顯示為0°0分0秒附近，然后用水平微動把儀器調到0度0分0秒，這表示要放樣的點在這條線上。
在儀器前方另一人拿棱鏡對準儀器，測量下，會顯示比如-30米或+30米，表面你所要放的點前進或后退30米，不同意正負號表示前進后退可能不同。那持棱鏡人就按照操作儀器人的提示前進或后退，在測量數據位正負10公分的時候就可以打樁了，然后在樁上打釘，繼續精確定位。等精確好了，這點也就放好了。
二：儀器架在未知點上：那就是在操作第一種情況前加上個后方交會程序就可以了。
儀器進入后方交會程序，先輸入已知點A坐標然后照準A點測距，后輸入B點坐標然后照準B點測距.然后計算可以算出站點坐標,.
算出站點坐標后,就又回到上面第一種情況了,繼續按照一的提示操作就可以了.

不管哪種情況,請注意一點,就是長邊控制短邊,即站點與后視點的距離要大于站點與放樣點的距離,切記!

4、用全站儀如何坐標放樣

全站儀的坐標測量，一般來說分為這樣幾步：
1、輸入坐標，測站點、后視點及要測的碎布點事先是家里輸入進去的
2、到了野外，首先是一起對中整平，開機后，進入坐標測量。
3、設置測站點。
4、設置后視點，這是很關鍵的是儀器不同，方法不同。一般都要擬設好后視點后，要對后視點進行一次測量，這個過程實際就是陪準坐標系統。

配好以后一起會將測量的后視點坐標直接顯示出來，你可以和已有的坐標對照一下。一般來說。二者之差不大于5cm就可以了。測量一般全站儀測角精度都不是很高還有對中誤差，后視誤差等等，要求精度高可以用GPS靜態測量。

如果想熟練掌握全站儀如何坐標放樣需：了解全站儀的分類、等級、主要技術指標；掌握全站儀的基本操作，測角、測邊、測三維坐標和三維坐標放樣的原理和操作方法；了解全站儀的對邊測量、懸高測量、面積測量等方法。

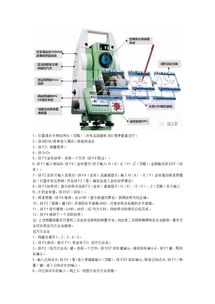

下圖是使用全站儀放樣的一個例子，可以參考一下。

如果儀器架在未知點上：那就是在操作第一種情況前加上個后方交會程序就可以了。儀器進入后方交會程序，先輸入已知點A坐標然后照準A點測距，后輸入B點坐標然后照準B點測距.然后計算可以算出站點坐標,.算出站點坐標后,就又回到上面第一種情況了,繼續按照一的提示操作就可以了.
不管哪種情況,請注意一點,就是長邊控制短邊,即站點與后視點的距離要大于站點與放樣點的距離。
