1、放大電路的頻率補償?shù)哪康氖鞘裁?，有哪些方?/h3>

放大電路中頻率補償?shù)哪康挠卸?/p>

一是改善放大電路的高頻特性，二是克服由于引入負反饋而可能出現自激振蕩現象，使放大器能夠穩定工作。在放大電路中，由于晶體管結電容的存在常常會使放大電路頻率響應的高頻段不理想，為了解決這一問題，常用的方法就是在電路中引入負反饋。然后，負反饋的引入又引入了新的問題，那就是負反饋電路會出現自激振蕩現象，所以為了使放大電路能夠正常穩定工作，必須對放大電路進行頻率補償。

頻率補償?shù)姆椒梢苑譃槌把a償和滯后補償，主要是通過接入一些阻容元件來改變放大電路的開環增益在高頻段的相頻特性，目前使用最多的就是鎖相環。

2、放大電路的頻率補償?shù)哪康氖鞘裁矗心男┓椒ǎ?/h3>

喇叭的兩極分別接一個電容和R、C串聯的電路,組成茹貝爾網絡，吸收高頻尖峰，避免高頻自激，起穩定作用的。使得低音喇叭在相當寬的頻率范圍內呈現近似純阻，進而使分頻點穩定，改善阻尼，改善相位失真。這個電阻跟電容的取值，電阻R取所用喇叭在需要補償?shù)念l率下的阻抗，電容C的容抗取喇叭感抗L/RR，實際R一般取標稱值，4歐喇叭C大約是4-10微法，8歐喇叭10-20微法。

3、物理競賽弱智問題：補償電路是什末？？

和電橋有什末關系？

還有如何計算電橋中流過S的電流（阻值和電壓已知）

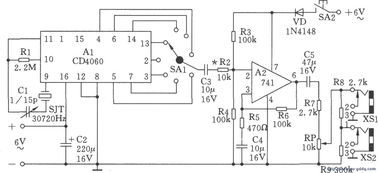

4、分析運算放大器的頻率特性及其穩定性問題，綜述頻率補償?shù)囊话愦胧?/h3>

運算放大器實際使用接成負反饋形式時，有時會產生自激振蕩現象，這將影響正常的使用。這負反饋有180°相位變化。運算放大器的頻率特性是指輸出的幅度和相位隨輸入頻率變化而變化的性質。如圖1所示，在低頻時幅度和相位都保持不變，當頻率升高時，幅度開始下降，同時發生相移。這是由于運放中的結點有寄生電容，當頻率低時寄生電容不明顯。當頻率升高時寄生電容和結點輸出電阻就構成RC濾波器，造成輸出幅度下降，相位移動，這就稱為運放的極點。運放一般具有2個極點以上，而每個極點能產生90°的相移。每個極點貢獻－20dB的幅度變化。

如圖2所示三級運放的頻率特性圖可知，運放有可能在幅度在大于0dB（即增益大于1）時，已經產生180°相移，加上負反饋的180°相移，就有了360°的相移，負反饋成了正反饋，且增益大于1。由巴克豪森的振蕩判據可知，運放產生了振蕩，不能正常使用。

為防止運放同時滿足巴克豪森的振蕩的兩個條件，需要運放在幅度下降到0dB前相移小于180°。這通常有兩種方法。一是，壓低第一極點的頻率，從而讓幅度下降到0dB時的頻率降低。當相移達到180°時，幅度增益小于1，也就是增益降為1時，相移沒有達到180°，不能產生振蕩。壓低第一極點的頻率的同時也降低了運放的帶寬，所以這是以帶寬換取相位裕度。實現方法是在主極點處并聯接一個大電容到地，讓主極點向原點靠近。實際應用是用密勒電容來代替這個大電容，密勒電容的補償結構避免使用大電容，節省芯片面積，同時密勒電容接法是電壓負反饋，降低了輸出電阻，從而增大了輸出極點。所以密勒補償降低了第一極點，同時增大第二極點。比并聯接一個大電容到地的補償方法提供更大的帶寬。二是，產生一個零點去抵消第二極點，極點產生相位延后，而零點具有相位超前的作用，產生相位補償。實現方法是在第一極點后接電阻串聯電容到地的電路。由電阻電容串聯得 ，產生了一個零點，通過調整電阻阻值讓其等于第二極點，從而抵消第二極點。同時也降低了第一極點。實現頻率補償。為了防止運放在應用時產生振蕩，還需要預留一定的相位裕度，同時由二階系統響應測試知道，相位裕度至少要45°，最好是60°。通過上面兩種方法將增益降為0dB時，相移控制在135°（最好是120°）以內就保證運放穩定工作，實現頻率補償。
